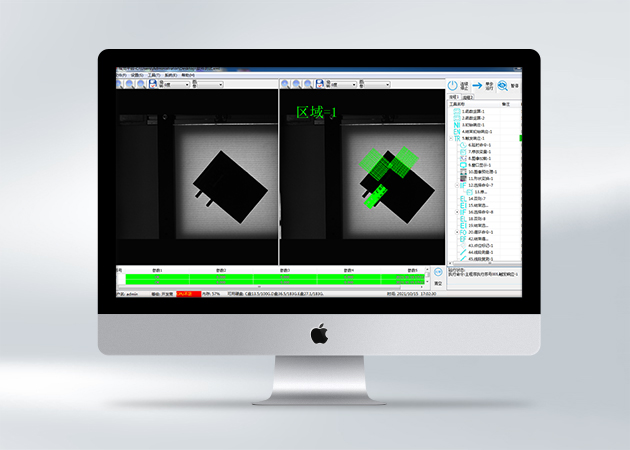

軟件介紹
系統支持定位、測量、掃碼、OCR識別、檢測視覺應用。
?
軟件集成了多種機器人快速標定方法，可同時通過服務器/客戶端通信功能，能夠定制化頁面顯示及頁面內容顯示，支持多任務機制及報表輸出功能。用戶編程，可以直接使用視覺編輯控件或者腳本編程，簡單易用，維護方便。
- 視覺平臺
- 視覺系統
界面操作方便
·? 可配置
·? 選擇式編程
·? 可視化
·? 開放式編程
·? 數據打印功能
·? 信息實施跟蹤
界面操作方便
·? 支持單相機、多相機

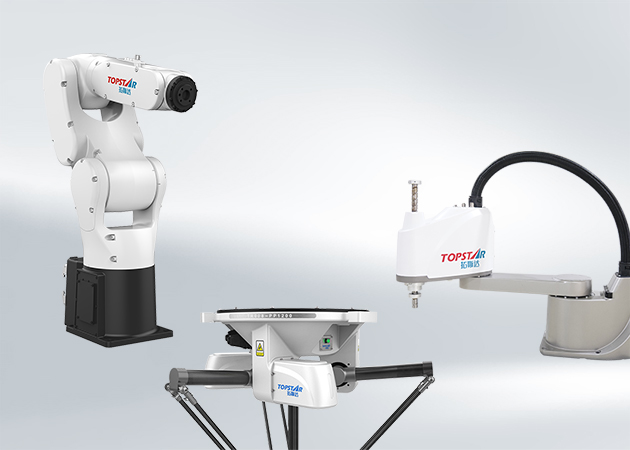

·? 支持SCARA、delta、六軸機器人
·? 支持單軸、多軸、旋轉直角機械手

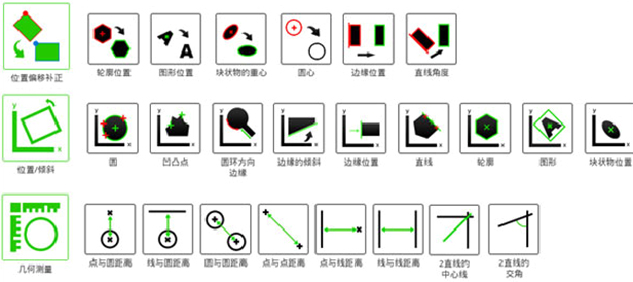

工具多樣

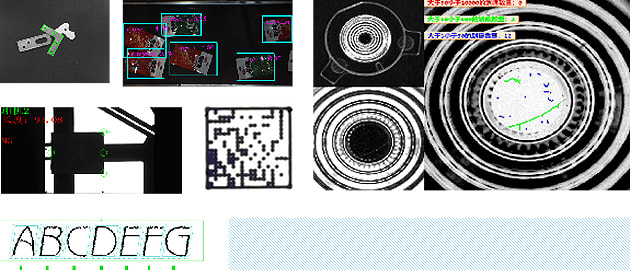

·? 支持定位、測量、掃碼；
·? 直線、圓、輪廓匹配；
·? 線段距離、點距離、圓度、直線度、同心度、平行度檢測
硬件組成

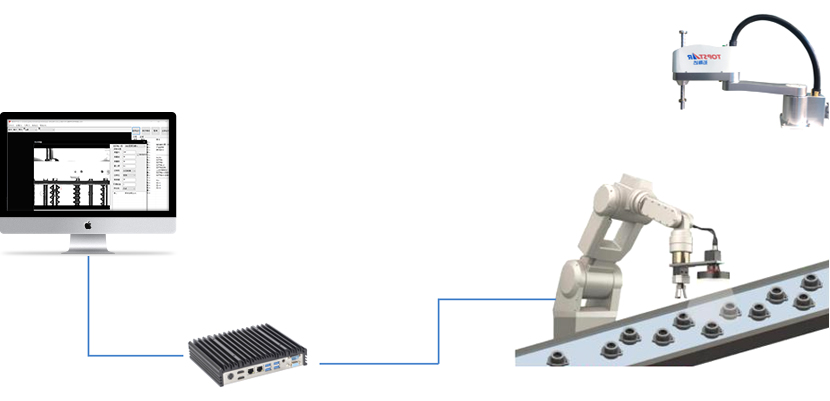

機器人引導系統
系統組成
·? 定位精度±0.02mm
·? 跟隨精度±0.5mm
√ 靜態引導
√ 動態跟隨抓取
√ 測量
√ 掃碼
開放式編程，換型方便，簡單易用，配置化頁面設置
硬件配置
-
硬件類型品牌規格指標
-

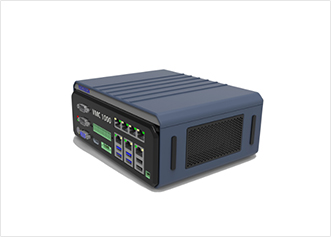

控制器拓斯達定位、測量、讀碼酷睿I3、I5、I7處理器;8G內存；1T HDD;3個千兆網口；1個PCI；1個PCIE*16；1路485；1路232；1個USB3.0；4個USB2.0；
-

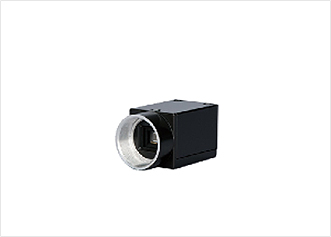

CCD拓斯達全局或者卷簾500萬（全局），600萬，1200萬，2000萬
-

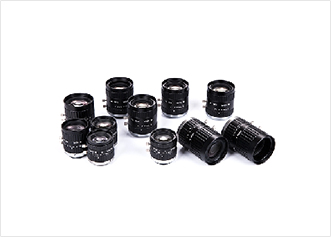

鏡頭長步道定焦12~50mm，f2.8~16
-

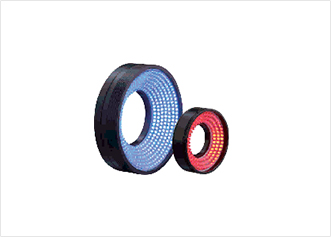

光源沃德普白色、紅色、藍色、綠色環形、條形光源、同軸、面光
-
顯示器AOC19.5寸1600x900，VGA接口

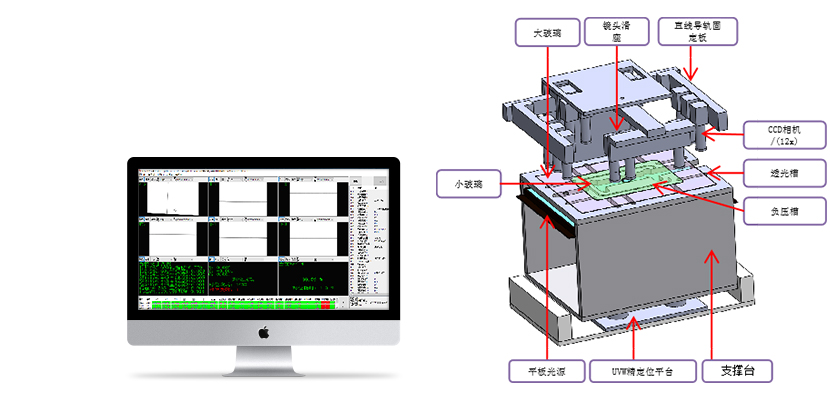

絲印多相機對位測量
系統組成
√ 測量玻璃屏外形長寬共4條邊的直線性，測量精度+/-0.005mm
√ 測量玻璃屏菜單孔的直徑，測量精度+/-0.003mm
√ 測量玻璃屏菜單孔的孔心距，測量精度+/-0.005mm
√ 測量玻璃屏菜單孔的偏移量，測量精度+/-0.005mm
√ 測量玻璃屏菜單孔的真圓度，測量精度+/-0.002mm
二維碼壹鍵標定，在線測量+定位
硬件配置
-
硬件類型品牌規格指標
-
控制器拓斯達定位、測量I7處理器;16G內存；1T HDD;10個千兆網口；1個PCI；1個PCIE*16；1路485；1路232；1個USB3.0；4個USB2.0；
-
CCD拓斯達卷簾500萬或者1000萬*12個
-
鏡頭燦瑞遠心鏡頭可配2/3”壹下芯片相機
-
光源沃德普白色定制背光
-
顯示器AOC19.5寸1600x900，VGA接口
